Соединитель водопроводной трубы L-типа «Пагода»

Типы продуктов

Как профессиональный китайский производитель соединителей для водопроводных труб L-типа Pagoda, Shenchi предлагает два основных типа продукции:

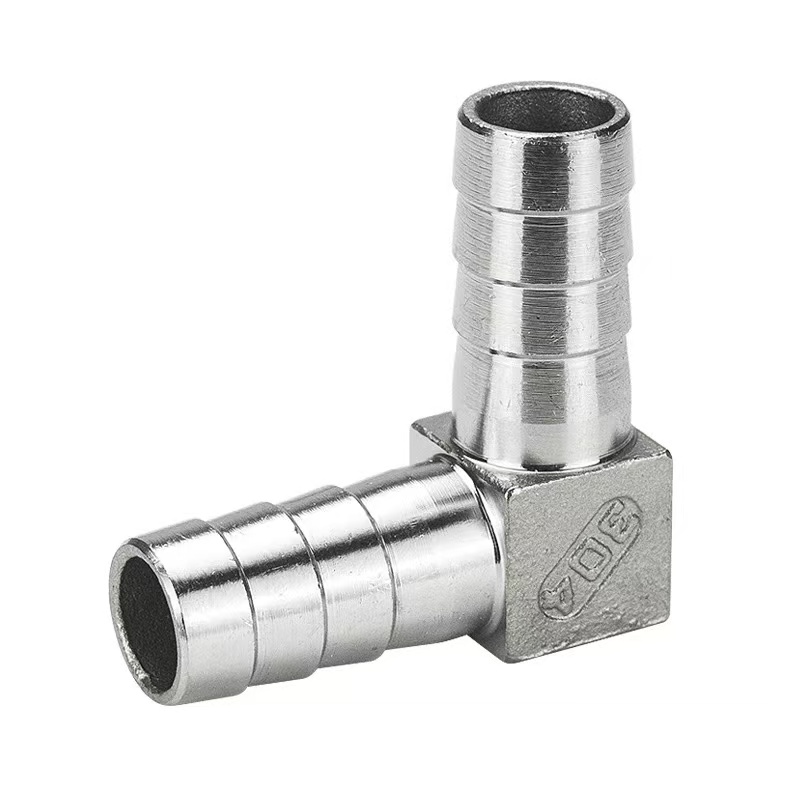

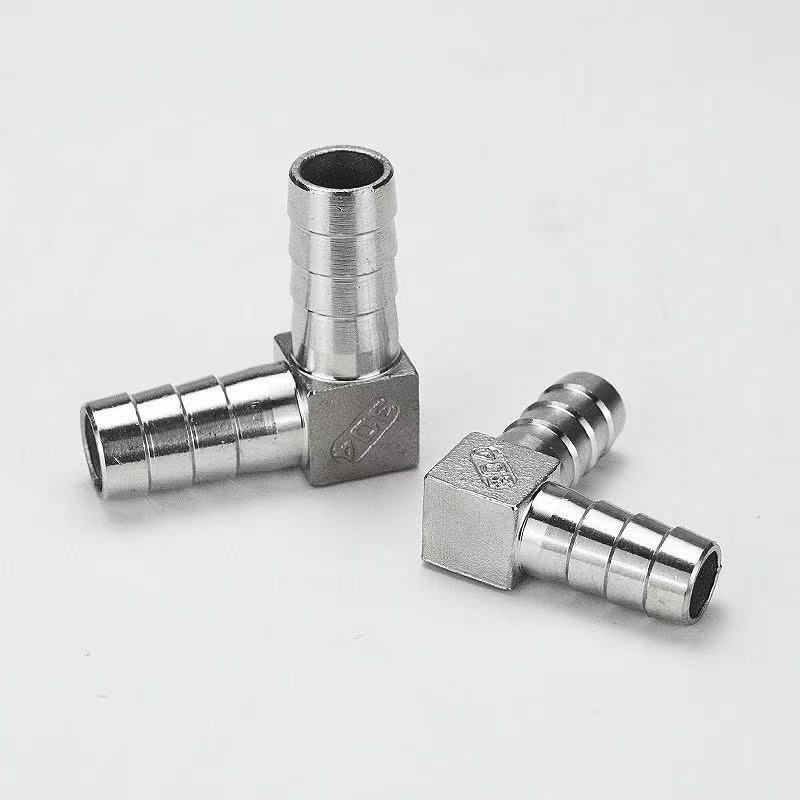

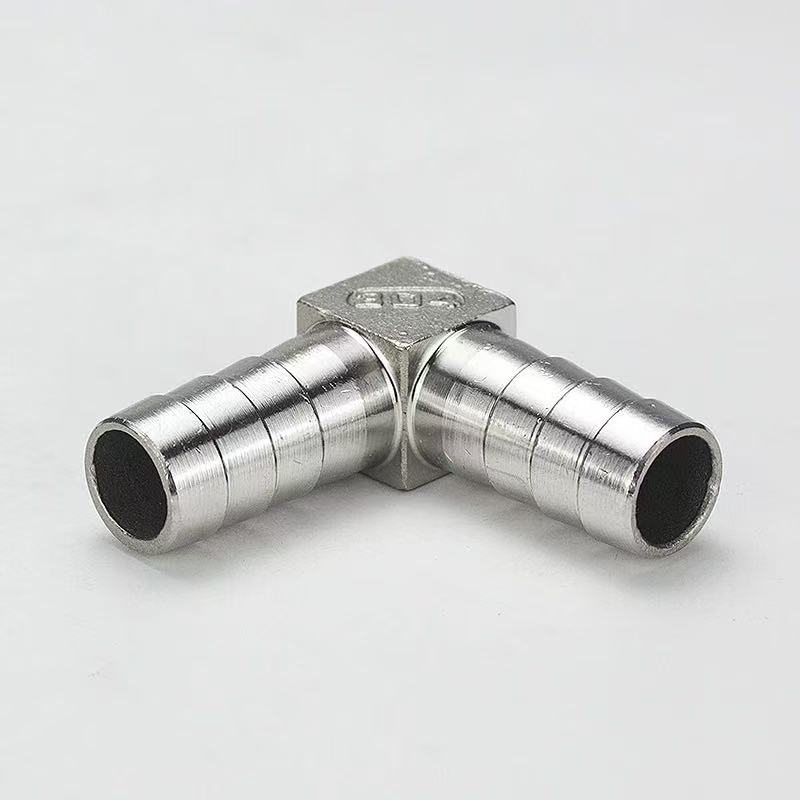

Соединитель водопроводной трубы L-типа «Пагода»: оба конца имеют зазубренную конструкцию «пагода», предназначенную для создания направленного соединения под углом 90 градусов между двумя гибкими шлангами.

Соединитель типа «пагода» с наружной резьбой L-типа: один конец имеет зазубренную конструкцию «пагода» для подключения к гибкому шлангу, а другой конец имеет внешнюю (наружную) резьбу, предназначенную для создания направленного соединения под углом 90 градусов между шлангом и частью оборудования с портом с внутренней (гнездовой) резьбой.

Оба типа имеют угловую конструкцию под углом 90 градусов и идентичные характеристики колючих концов пагоды. Они доступны в различных материалах: нержавеющая сталь 304, нержавеющая сталь 316L или латунь. Основное различие заключается в способе подключения: первый обеспечивает прямое соединение шланга к шлангу, а второй облегчает переходное соединение между шлангом и элементом оборудования, тем самым предлагая гибкие возможности выбора для различных сценариев установки.

В чем разница между соединителем водопровода «Пагода» L-типа и соединителем «Пагода» с наружной резьбой L-типа?

Основное отличие: соединитель для водопроводных труб Shenchi L-типа Pagoda имеет интерфейс с двумя зазубринами (оба конца представляют собой зазубренные головки в форме пагоды, предназначенные для прямого подключения к гибким шлангам). Соединитель-пагода с наружной резьбой L-типа имеет внешнюю резьбу на одном конце и зазубренную пагоду на другом, предназначенную для подсоединения гибкого шланга к жесткой трубе или корпусу клапана с внутренней резьбой. Шенчи’Высокопроизводительные соединители для водопроводных труб Pagoda L-типа выкованы из латуни или нержавеющей стали 304/316L; их прямоугольная конструкция под углом 90 градусов идеально подходит для перенаправления трубопроводов. Конструкция с двумя зазубринами обеспечивает плотный и надежный захват.—особенно в сочетании с хомутами—во избежание отсоединения и утечки. Эти фитинги обладают превосходной устойчивостью к давлению, коррозии и старению. Вариант из нержавеющей стали 316L специально подходит для высокоагрессивных сред, например морской воды или химической обработки. Простые в установке, эти фитинги идеально подходят для соединений шлангов низкого давления в сантехнических, пневматических системах и промышленных жидкостях, обеспечивая исключительную стабильность и долговечность.

Технические характеристики продукта

Инструкции по установке

Соединитель водопроводной трубы L-типа Shenchi Pagoda, изготовленный в соответствии с национальными стандартами, прост в установке. Выполнение следующих шагов обеспечит надежное соединение:

Шаг 1: Резка шланга

Используйте специальный нож для шланга, чтобы отрезать конец шланга ровно и ровно, избегая угловых порезов и заусенцев, чтобы обеспечить идеальное прилегание к зазубринам пагоды. Для плетеных или армированных шлангов рекомендуется использовать метод горячей резки, чтобы герметизировать края и предотвратить истирание.

Шаг 2: Торцевое соединение пагоды

Вставьте шланг вертикально в конец пагоды до тех пор, пока поверхность шланга не соприкоснется с основанием фитинга пагоды. Зубцы пагоды имеют ступенчатую конструкцию, которая образует несколько уплотнительных колец после вставки шланга. При работе под высоким давлением закрепите соединение с помощью хомута из нержавеющей стали или пружинного зажима; зажим должен располагаться между вторым и третьим зубцами пагоды.

Шаг 3: Резьбовое торцевое соединение

Выберите подходящий метод уплотнения для резьбового конца, исходя из его характеристик: G-резьба (параллельная трубная резьба) требует для герметизации резиновой или медной прокладки; Для резьбы NPT или R (коническая трубная резьба) перед затяжкой необходимо намотать 3–5 витков уплотнительной ленты из ПТФЭ. При затягивании прикладывайте ключ к шестигранному корпусу фитинга, чтобы предотвратить передачу крутящего момента на место соединения шланга.

Шаг 4: Испытание давлением

По завершении установки проведите испытание статическим давлением при давлении, в 1,5 раза превышающем рабочее давление системы. Если после поддержания этого давления в течение 3 минут не наблюдается утечек, узел готов к использованию. Процедура установки соответствующего соединителя Pagoda с наружной резьбой L-типа этой серии идентична, отличается только типом резьбы, что позволяет осуществлять гибкий выбор в зависимости от конкретных требований к интерфейсу.

Области применения

1. Оборудование для очистки воды

Соединитель водопроводных труб Pagoda L-типа предназначен для соединений под углом 90 градусов между трубами из полиэтилена и полиуретана в водоочистителях, умягчителях воды и системах обратного осмоса. Изготовленный из нержавеющей стали 316L, он соответствует санитарным требованиям для пищевых продуктов. Дополнительный соединитель Pagoda с наружной резьбой L-типа той же серии доступен для применений, в которых интерфейс оборудования имеет внутреннюю (гнездовую) резьбу.

2. Пневматические системы автоматизации

Используется для прокладки пневматических трубок в воздушных компрессорах, коллекторах пневматических клапанов и автоматизированных сборочных линиях. Его L-образная конструкция экономит внутреннее пространство для оборудования, а совместимость с быстроразъемными цангами облегчает быструю сборку, разборку и техническое обслуживание.

3. Сантехника и бытовая техника

Соединяет наливные шланги для умных туалетов, посудомоечных, стиральных машин и подобных приборов. Соединитель водопроводной трубы L-типа Pagoda, изготовленный из латуни, обеспечивает отличную теплопроводность, что делает его пригодным для линий горячего водоснабжения. Соединитель Pagoda с наружной резьбой L-типа предназначен для соответствия более широкому спектру стандартов интерфейса, встречающихся в импортном оборудовании.

4. Промышленные системы охлаждения и смазки

Применяется в линиях охлаждения станков и системах гидравлической смазки. Конструкция из нержавеющей стали обеспечивает превосходную коррозионную стойкость, обеспечивая надежную работу в сложных условиях, включая масляный туман, смазочно-охлаждающую жидкость и подобные сложные условия эксплуатации.
