Руководство по трубопроводной арматуре

В обширной сети трубопроводов, которые доставляют воду, газ и управляют в наш современный мир, внимание часто падает на сами трубы или клапаны, которые управляют потоком. Тем не менее, истинными средствами создания сложных, функциональных и надежных систем являются скромныефитинги для труб. Этими жизненно важными компонентами являются соединители, направляющие и адаптеры, которые преобразуют прямые отрезки труб в целенаправленные контуры. Понимание их типов, функций и критериев выбора имеет основополагающее значение для любого успешного проекта по обращению с жидкостью или газом.

Основные функции: больше, чем просто подключение

Фитинги помимо простого соединения служат нескольким важным целям:

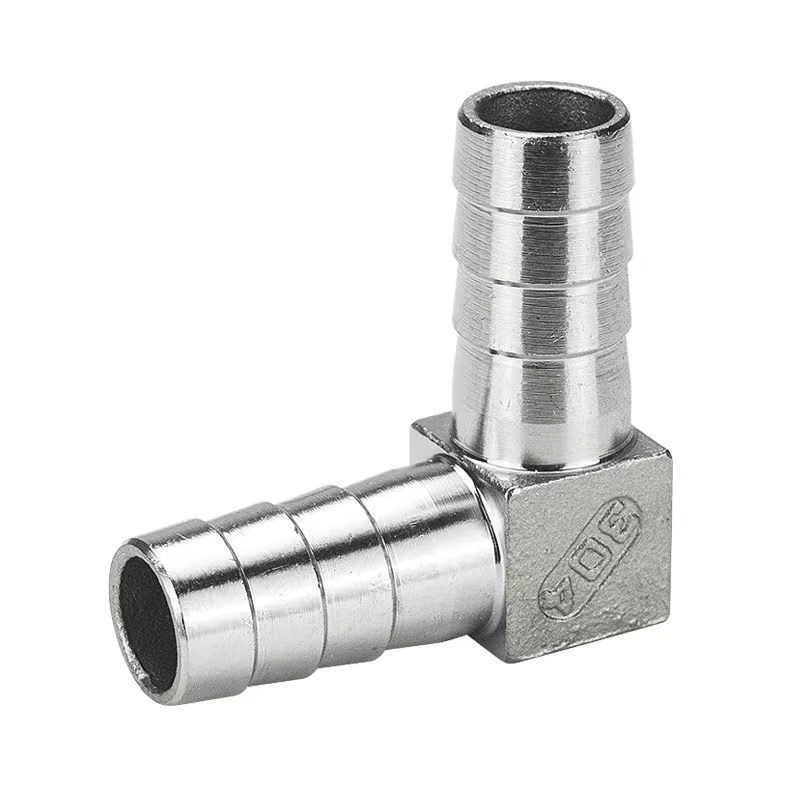

*   Изменение направления: колена (обычно 45° или 90°) перенаправляют трубопровод вокруг препятствий или вдоль контуров конструкции.

*   Разделение или комбинация потоков: тройники и крестовины разделяют один поток на несколько ветвей или объединяют несколько притоков в один.

*   Адаптация размера: переходники и втулки плавно соединяют трубы разного диаметра.

*   Удлинение линии: муфты соединяют две трубы одинакового размера на прямом участке.

*   Создание портов: ниппели и седла обеспечивают точки доступа для кранов, датчиков или вспомогательных линий.

*   Завершение: колпачки и заглушки закрывают конец трубы навсегда или временно.

Ключевые атрибуты: материал, соединение и дизайн.

Выбор подходящего фитинга зависит от трех основных факторов:

1. Материал: фитинг должен быть совместим как с материалом трубы, так и со средой (жидкостью/газом), которую он будет транспортировать.

   *   Медь и латунь: отлично подходят для питьевой воды, отопления и некоторых газовых систем. Устойчив к коррозии и легко устанавливается посредством пайки или запрессовки.

   *   Углеродистая сталь и нержавеющая сталь: стандарт для промышленного применения, высокого давления и высоких температур (пар, масло, химикаты). Обеспечивает превосходную силу. Нержавеющая сталь обеспечивает повышенную устойчивость к коррозии.

   *   ПВХ, ХПВХ и PEX: преобладают в современных водопроводных, ирригационных и химических линиях низкого давления. Легкие, устойчивые к коррозии, в них часто используются соединения, сваренные растворителем (ПВХ) или прессованные/обжимные (РЕХ).

   *   Ковкий чугун: известен своей прочностью в резьбовых соединениях, обычно используется в тяжелых газовых и гидравлических линиях.

2.  Метод соединения: определяет, как фитинг соединяется с трубой.

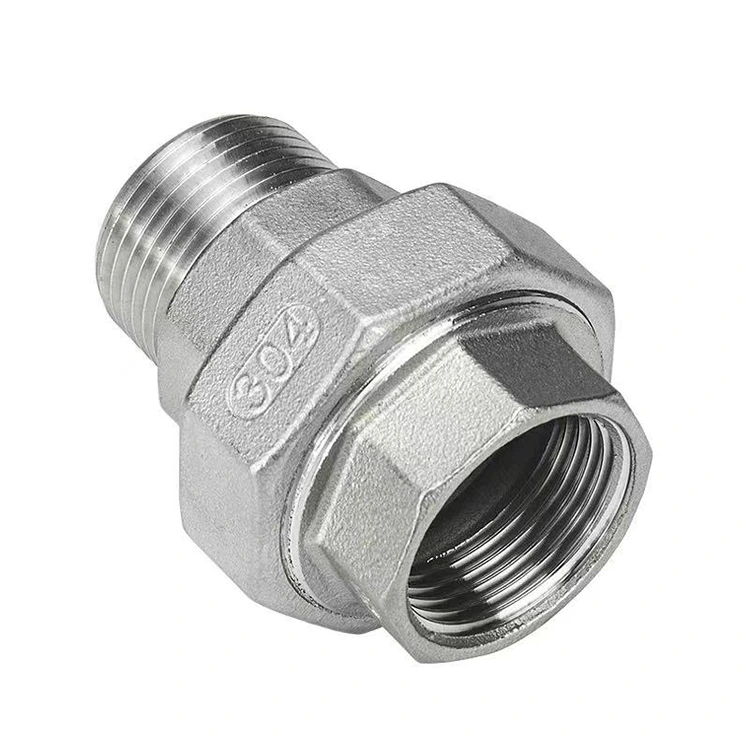

   *   Резьбовое (винтовое): классический универсальный метод с использованием конической резьбы (NPT). Идеально подходит для систем, требующих сложного обслуживания, модификаций на месте и прочных соединений, где может потребоваться разборка. Требуется герметик для герметичного соединения.

   *   Пайка/пайка (раструбная сварка): в основном для меди и стали. Создает постоянное, гладкое и очень надежное соединение путем вплавления присадочного металла в зазор между раструбом фитинга и трубой. Необходим для высоконадежной сантехники и критически важных технологических линий.

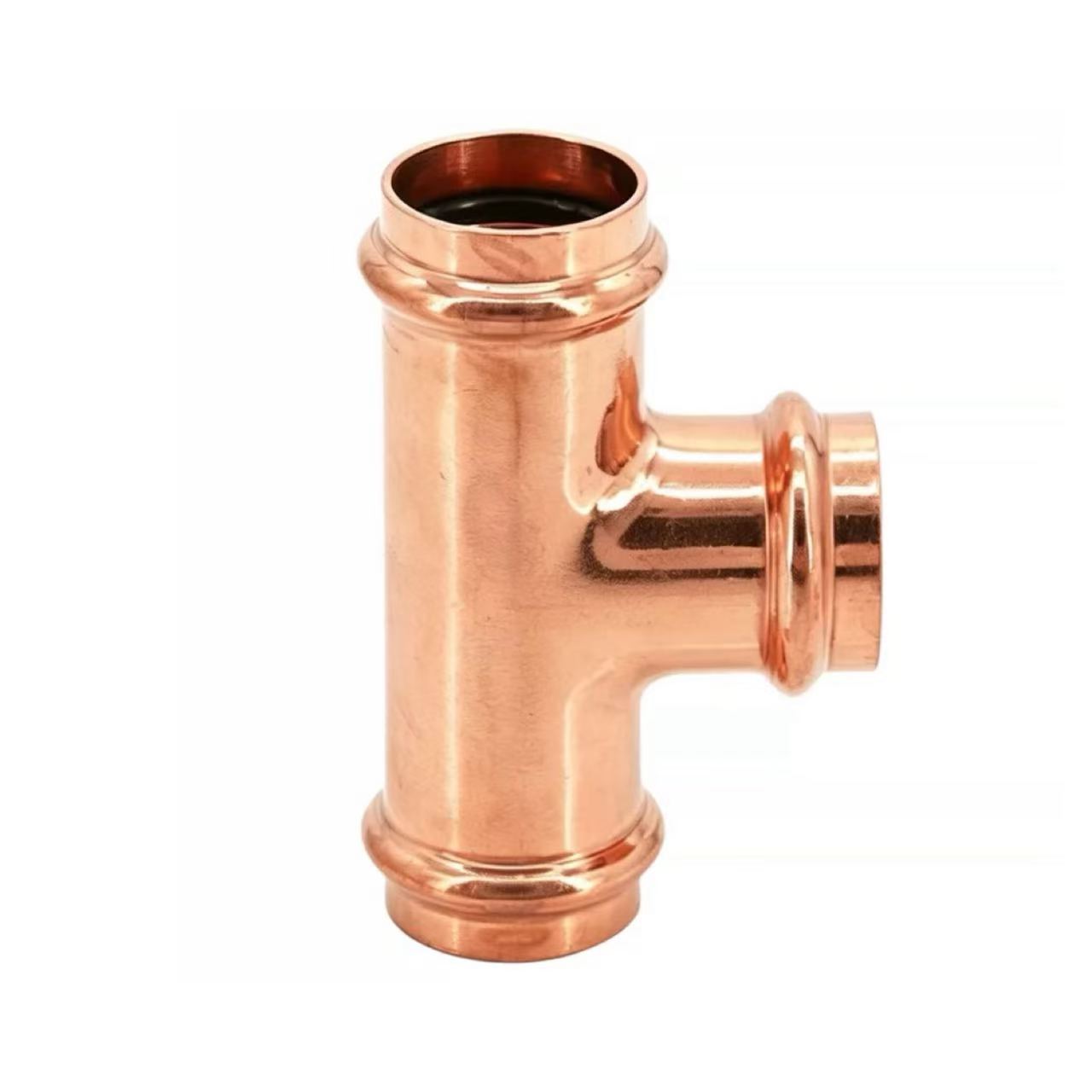

   *   Прессовая посадка: современный метод с использованием специальных инструментов для обжима фитинга с внутренним уплотнительным кольцом на трубе. Обеспечивает быстрое, чистое и высоконадежное соединение без нагрева и резьбы. Быстрое внедрение в коммерческой сантехнике и гидравлических системах.

   *   Подключение одним нажатием: самый простой метод установки для временных или доступных линий (например, сжатого воздуха, контрольно-измерительных приборов). Механизм с цангой и уплотнительным кольцом позволяет осуществлять соединение и разблокировку без использования инструментов.

   *   Сварка с использованием растворителя: используется для систем из пластика (ПВХ/ХПВХ). Химический растворитель плавит и сплавляет трубу и фитинг в единую монолитную деталь.

3. Номинальное давление и стандарты:Трубопроводная арматураизготавливаются по определенным классам давления (например, Schedule 40, 80, Class 150, 300) и должны соответствовать отраслевым стандартам (ASTM, ASME, EN). Выбор фитинга с номинальным давлением, равным или превышающим максимальное рабочее давление системы, не подлежит обсуждению в целях безопасности.

Руководство по выбору: соответствие приспособления задаче

Логический процесс выбора обеспечивает целостность системы:

1. Определите услугу: какая жидкость или газ? При какой температуре и давлении? Это коррозионно-активное вещество? (например, горячая питьевая вода, 80°C, 6 бар).

2.  Выберите материал трубы: в зависимости от условий эксплуатации и бюджета (например, медь).

3.  Выберите метод подключения: сбалансируйте производительность, навыки установки и будущие потребности в доступе (например, запрессовка для скорости и надежности).

4.  Укажите тип и размер фитинга: определите требуемую функцию (например, колено 90°, 22 x 22 мм).

5.  Проверьте совместимость: убедитесь, что материал фитинга, метод уплотнения и номинальное давление полностью совместимы с выбранными параметрами трубы и системы.

Заключение: основа целостности системы

Трубопроводная арматура является важнейшим знаком пунктуации на языке трубопроводных систем. Их правильный выбор и установка составляют основу долговечности, безопасности и эффективности системы. Хотя они могут работать вне поля зрения, выбор высококачественных и подходящих фитингов является одним из наиболее важных решений, которые может принять инженер, подрядчик или установщик. В сложном танце гидродинамики эти компоненты являются бесшумными и надежными партнерами, гарантирующими, что все идет так, как задумано.
