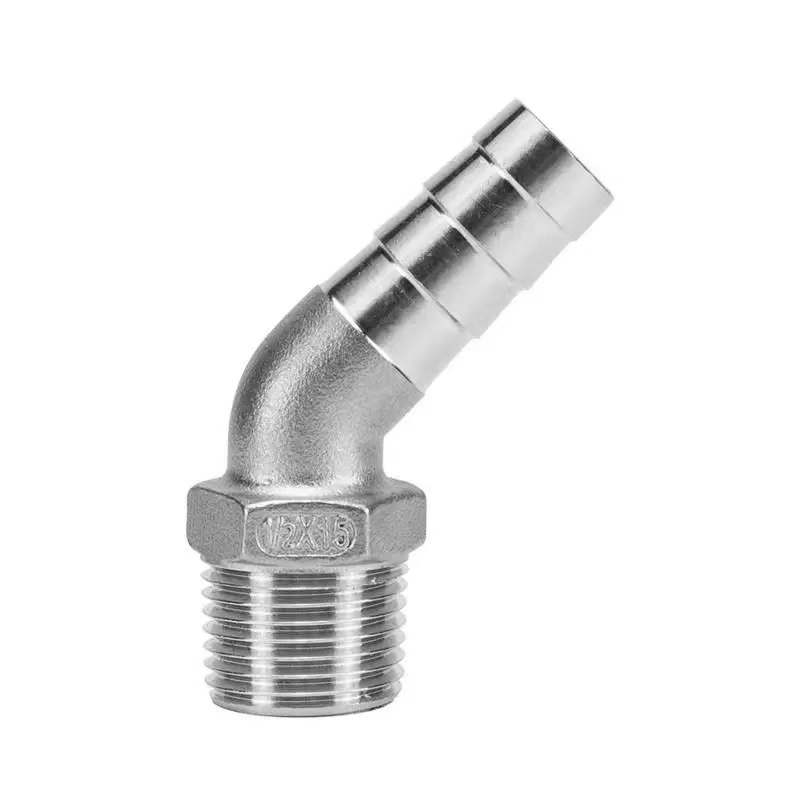

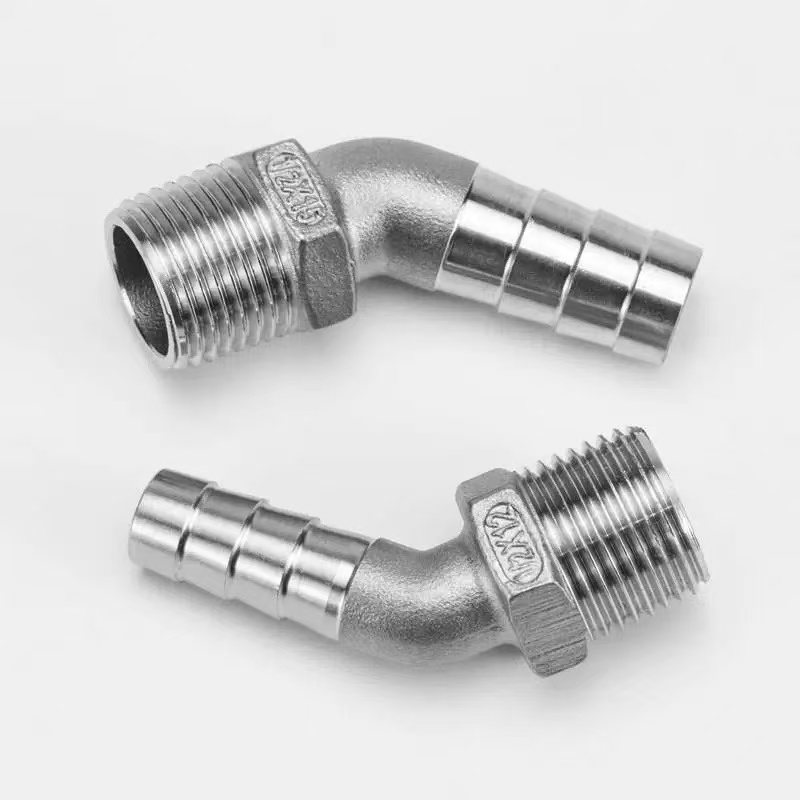

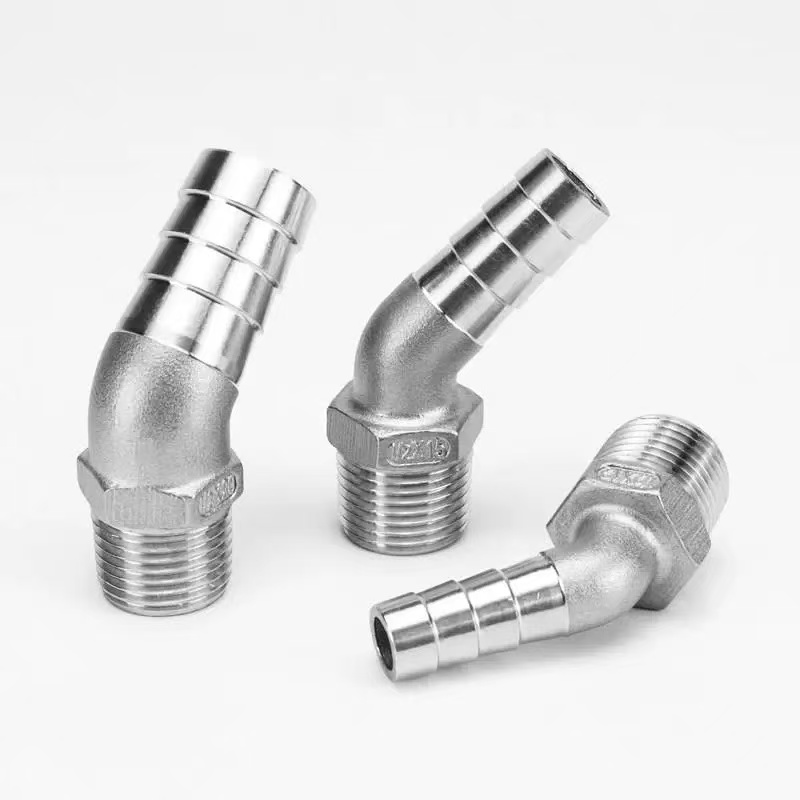

Угловой фитинг с шестигранной наружной резьбой 45 градусов

Угловой фитинг с шестигранной наружной резьбой под углом 45 градусов от завода Shenchi специально разработан для применений, требующих плавного изменения направления под углом 45 градусов при переходе от жесткого трубопровода к гибким шлангам. Его конец с внешней резьбой плотно вкручивается в соответствующий фитинг с внутренней резьбой, обеспечивая герметичное уплотнение внутри металлической трубопроводной системы. Конец шланга с зазубринами, вставленный в гибкий шланг, имеет ряд зазубрин, расположенных под обратным углом, для надежного захвата внутренней стенки шланга; при креплении шланговым хомутом создается прочное, противоскользящее соединение. Конструкция под углом 45 градусов снижает сопротивление потоку жидкости по сравнению со стандартными коленами под углом 90 градусов, что делает его идеальным для трубопроводных систем, где минимизация потерь давления является критическим требованием. Кроме того, шестиугольный корпус, расположенный в центре фитинга, облегчает доступ к инструменту и обеспечивает быструю и эффективную установку.

Технические характеристики продукта

Резьбовое/Колючее Соединение

Угловой фитинг Shenchi с шестигранной наружной резьбой 45 градусов имеет конструкцию с двойным интерфейсом, обеспечивающую надежный переход между жесткими трубками и гибкими шлангами:

Конец наружной резьбы: прецизионно обработанная наружная резьба строго соответствует международным стандартам (доступны варианты BSPT/NPT). Характеризуясь исключительной регулярностью резьбы, они образуют уплотнение металл-металл при затягивании фитингов, клапанов или оборудования с внутренней резьбой, обеспечивая надежное уплотнение без необходимости приложения чрезмерного крутящего момента. Поверхности резьбы гладкие и без заусенцев, что предотвращает повреждение сопрягаемой резьбы при установке.

Зазубренный конец: этот конец имеет зазубренную структуру с несколькими кольцами и оптимизированными углами и глубиной зубьев. После вставки гибкого шланга зазубрины впиваются во внутреннюю стенку шланга, создавая многоточечный механический захват. При креплении шланговым хомутом из нержавеющей стали сопротивление выдергиванию составляет более 50 кг. Зазубренный конец доступен в широком диапазоне размеров и совместим с различными гибкими шлангами с внутренним диаметром от 3 до 25 мм.

Номинальное давление

Угловой фитинг Shenchi с шестигранной наружной резьбой 45 градусов обеспечивает определенные номинальные значения давления, отвечающие требованиям различных условий эксплуатации:

Стандартное давление: 1,6 МПа — подходит для подавляющего большинства жилых, коммерческих и легких промышленных применений, таких как системы водоснабжения, сельскохозяйственное орошение и общепромышленные системы охлаждения воды.

Вариант для высокого давления: серия из нержавеющей стали 316L рассчитана на давление до 2,5 МПа и подходит для применений с более высокими требованиями к давлению, таких как гидравлические системы и оборудование для очистки под высоким давлением.

Гарантия испытаний: каждая партия произведенных в Китае коленчатых фитингов с шестигранной головкой под углом 45 градусов и наружной резьбой проходит строгие заводские испытания под давлением. Испытательное давление установлено в 1,5 раза больше рабочего давления, что обеспечивает долговременную, стабильную и герметичную работу при номинальном давлении.

Кривая зависимости температуры от давления: в диапазоне рабочих температур от -20°C до 120°C номинальное давление остается постоянным; за пределами этого диапазона температур допустимое рабочее давление должно быть снижено в соответствии со стандартными рекомендациями.

Функциональная совместимость и совместимость

Угловой фитинг Shenchi с шестигранной наружной резьбой 45 градусов разработан с полным учетом требований совместимости и совместимости, предъявляемых на мировом рынке:

Совместимость со стандартами резьбы: Доступны различные стандарты резьбы, включая BSPT (Британский стандартный трубный конус) и NPT (Американский национальный трубный конус), чтобы обеспечить совместимость с трубопроводными системами в различных регионах. Клиенты могут выбрать соответствующие характеристики резьбы в зависимости от своих целевых рынков.

Диапазон размеров заусенцев для шланга: Конец заусенца для шланга имеет широкий диапазон характеристик внешнего диаметра, включая размеры от 1/4 дюйма до 1 дюйма (прибл. 6–25 мм). Это обеспечивает совместимость с подавляющим большинством типов гибких шлангов, доступных в настоящее время на рынке, включая шланги из ПВХ, резины, плетеные и полиуретановые шланги.

Совместимость материалов: Предлагается из двух марок нержавеющей стали — 304 и 316L — для удовлетворения разнообразных требований совместимости с средами. Марка 304 подходит для воды и слабоагрессивных сред, а марка 316L идеально подходит для использования с нефтью, природным газом и высококоррозионными средами.

Межбрендовая совместимость: изготовленные в строгом соответствии с международными стандартами, высокопроизводительные угловые фитинги Shenchi с шестигранной наружной резьбой под углом 45 градусов полностью взаимозаменяемы с фитингами крупнейших отечественных и международных брендов, что устраняет любые проблемы, связанные с совместимостью.

Почему выбирают нас?

1. Прямые цены с завода

Являясь основным производителем, Shenchi исключает посредников и предлагает клиентам сниженные цены на наши коленчатые фитинги с шестигранной наружной резьбой под углом 45 градусов. Это обеспечивает превосходную ценность — более выгодные цены за эквивалентное качество или более высокое качество за тот же бюджет.

2. Строгий контроль качества

С момента поступления сырья на наш завод и до момента отправки готовой продукции каждый производимый в Китае коленчатый фитинг с шестигранной наружной резьбой под углом 45 градусов проходит многоступенчатый процесс проверки. Мы осуществляем строгие проверки, включая спектроскопический анализ материалов, измерение годности/негодности резьбы и испытания под давлением, чтобы гарантировать абсолютную стабильность продукта.

3. Надежные возможности настройки

Shenchi поддерживает настройку как ODM, так и OEM, что позволяет нам адаптировать спецификации, размеры, стандарты резьбы, марки материалов и отделку поверхности в соответствии с конкретными требованиями клиента. Мы предоставляем комплексное комплексное обслуживание — от первоначального проектирования и разработки пресс-форм до массового производства и окончательной доставки.
