Колючая переборка

Shenchi представляет высококачественные переборочные фитинги с шипами, специально разработанные для прокладки шлангов через панели оборудования, обеспечивая при этом надежную герметизацию. Эти фитинги, изготовленные из латуни, нержавеющей стали SUS304 и SUS316L, обладают высокой коррозионной стойкостью и подходят для широкого спектра условий работы.

Структура продукта

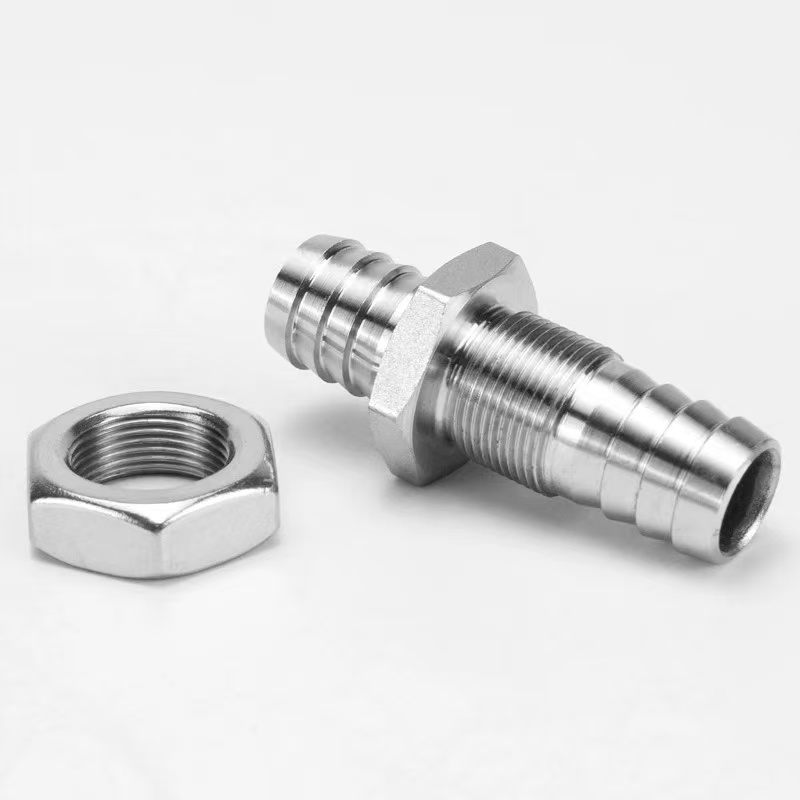

В состав переборочного фитинга с шипами входят переборочная резьба, контргайка и зазубренные шланговые соединения. При установке потребуется только отверстие в панели; затягивание гайки завершает процесс фиксации и герметизации.

Зазубренный конец имеет противоскользящую канавку, обеспечивающую надежное соединение при использовании шлангового хомута. Эти фитинги широко используются в шкафах управления, оборудовании для очистки воды, медицинских инструментах и ​​других смежных областях.

Технические характеристики продукта

Структурные преимущества

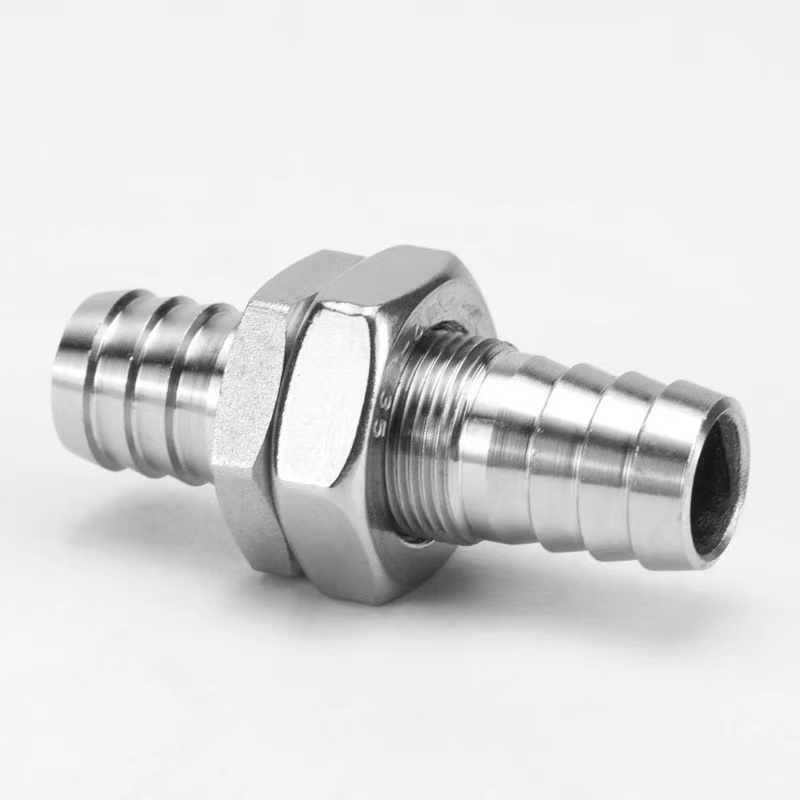

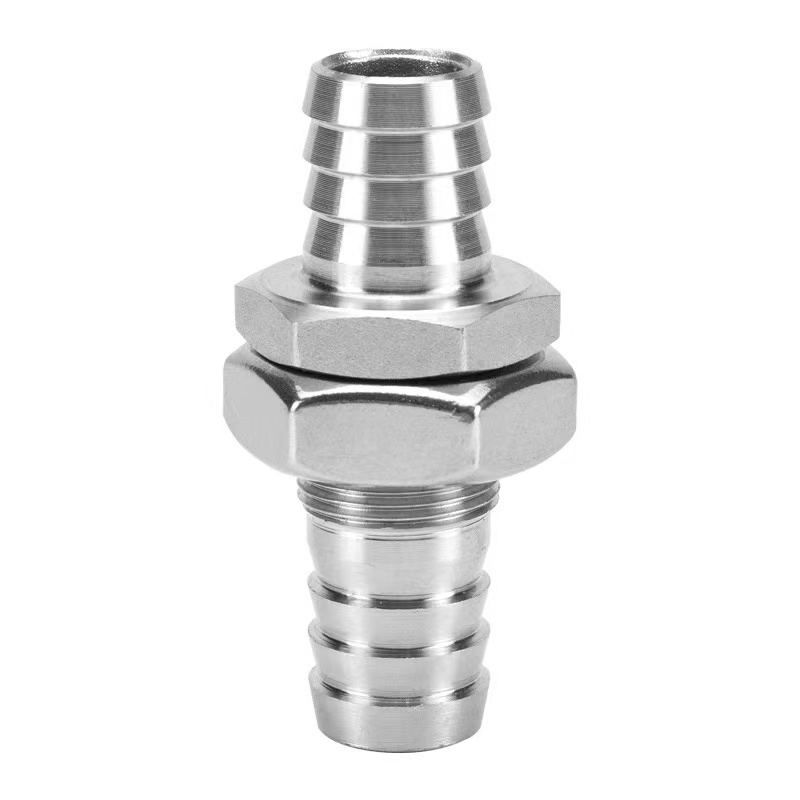

Переборочный фитинг с шипами — это трубный фитинг, специально разработанный для прокладки шлангов через панели оборудования, кожухи или переборки, обеспечивая при этом жесткое уплотнение. Его основная конструкция включает в себя переборочную резьбовую часть, контргайку, уплотнительную прокладку и зазубренное шланговое соединение. При монтаже в панели необходимо сделать лишь отверстие соответствующего диаметра. Резьбовую часть фитинга пропускают через отверстие, а гайку затягивают с противоположной стороны для завершения процесса фиксации и герметизации.

1. Конструкция крепления переборки:Длина участка резьбы адаптирована к обычной толщине панелей. После затяжки контргайка образует жесткую фиксацию с панелью, гарантируя, что фурнитура останется надежной даже под действием внешних тянущих усилий.

2. Соединение с колючим шлангом:На одной или обеих сторонах панели имеются конические зубцы с зазубринами для вставки шланга и создания герметичного соединения с помощью хомута. Зазубренный конец имеет двойную противоскользящую канавку, обеспечивающую значительно более высокое сопротивление выдергиванию, чем обычные фитинги.

3. Система уплотнения:Резиновые прокладки или уплотнительные кольца предусмотрены с обеих сторон панели. При затягивании гайки уплотнительная прокладка сжимается, обеспечивая водонепроницаемость и пыленепроницаемость отверстия панели со степенью защиты до IP65 или выше.

Способ установки

Прочные колючие фитинги Shenchi Bulkhead просты в установке. Надежное и герметичное соединение можно обеспечить всего за шесть шагов:

Шаг 1: Подготовка отверстий в панели

Сделайте на панели соответствующее круглое отверстие, исходя из внешнего диаметра участка резьбы. Убедитесь, что кромка отверстия гладкая и не имеет заусенцев, чтобы не повредить уплотнительную прокладку.

Шаг 2. Установите уплотнительную прокладку

Наденьте прилагаемую уплотнительную прокладку из EPDM на резьбовую часть, прижав ее к основанию фитинга. Если требуется герметизация с обеих сторон панели, установите по одной прокладке с каждой стороны.

Шаг 3. Вставка через панель

Вставьте резьбовую часть в отверстие с одной стороны панели, следя за тем, чтобы основание фитинга касалось панели с уплотнительной прокладкой между ними.

Шаг 4. Затяните контргайку.

Наверните контргайку на участок резьбы с противоположной стороны панели и постепенно затяните ее гаечным ключом. Рекомендуемый крутящий момент: 5–8 Н·м для латунных материалов и 8–12 Н·м для нержавеющей стали. Во время затяжки держите корпус фитинга неподвижным.

Шаг 5: Подсоедините шланг

Выберите спецификацию, в которой внешний диаметр зазубрины на 0,5–1 мм больше внутреннего диаметра шланга. Вставьте шланг вертикально в зазубренный конец, пока он не достигнет основания. Для применений с высоким давлением используйте хомут для шланга из нержавеющей стали и закрепите его между вторым и третьим зазубринами.

Шаг 6: Проверка целостности уплотнения

Выполните испытание статическим давлением при давлении, в 1,5 раза превышающем рабочее. Если в течение трех минут утечки нет, установка считается квалифицированной.
