Двухсекционный шаровой кран с двойной наружной резьбой

Популяризация науки Shenchi: Что такое высококачественный двухкомпонентный шаровой кран с двойной наружной резьбой?

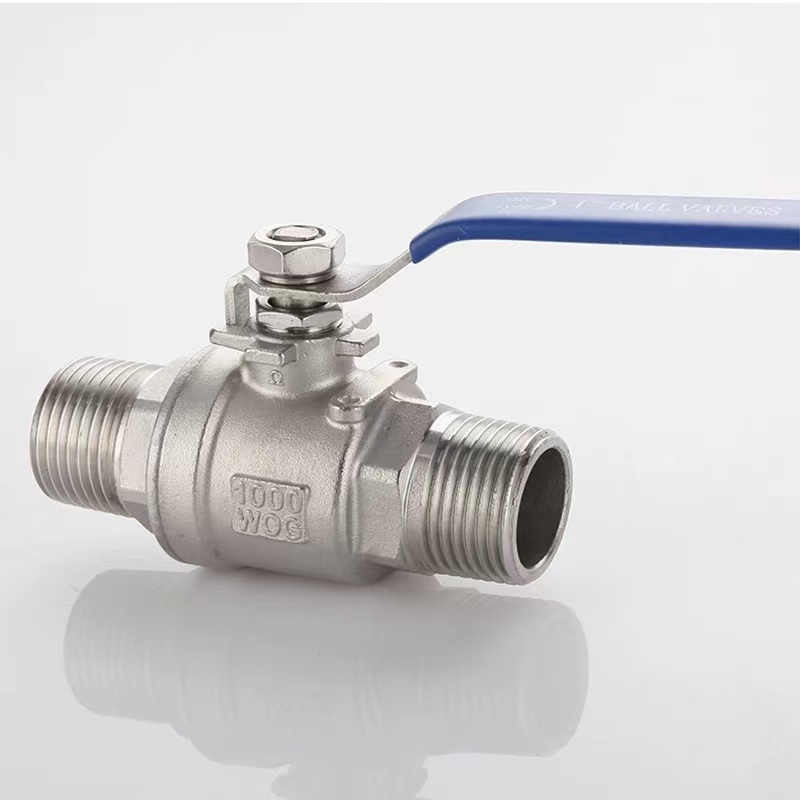

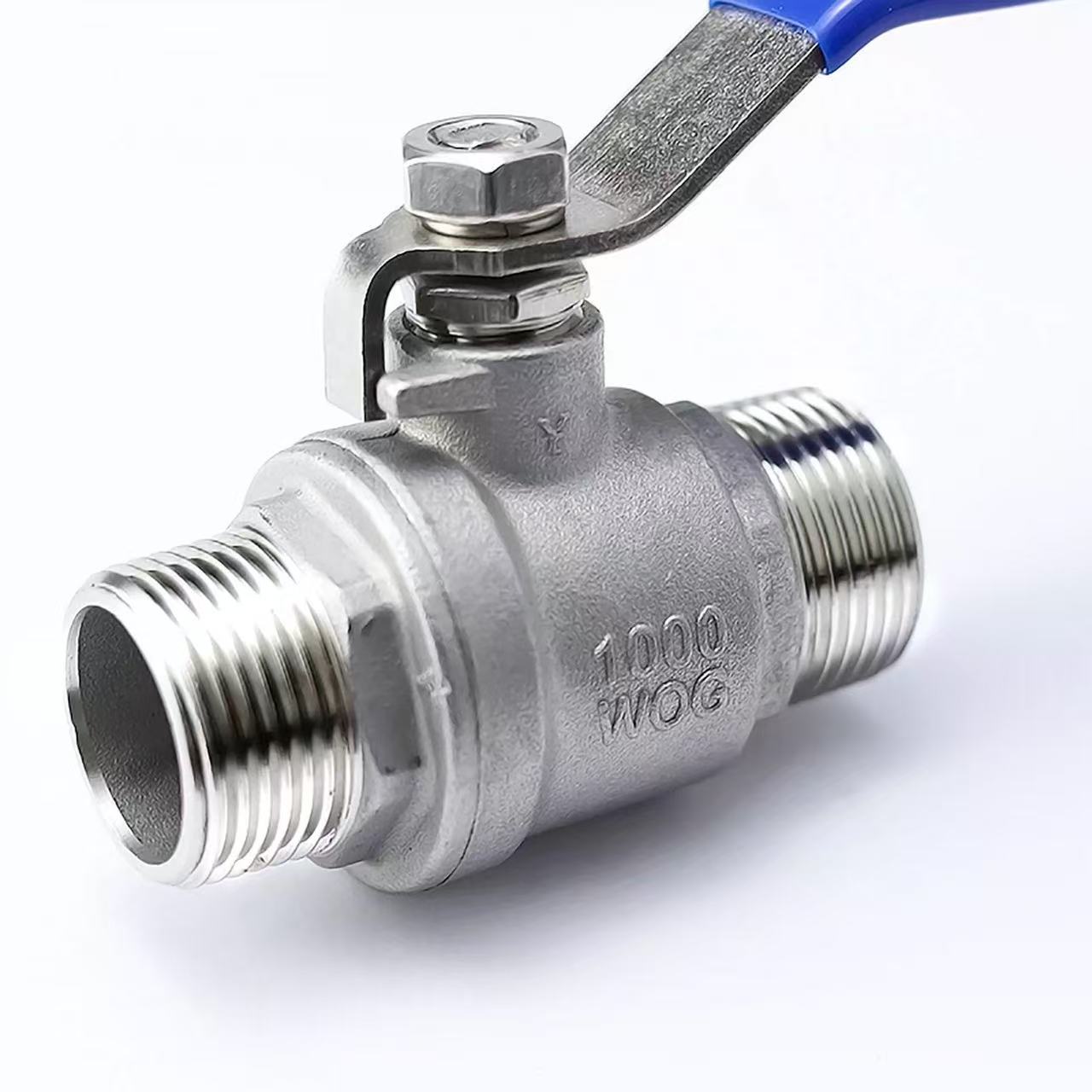

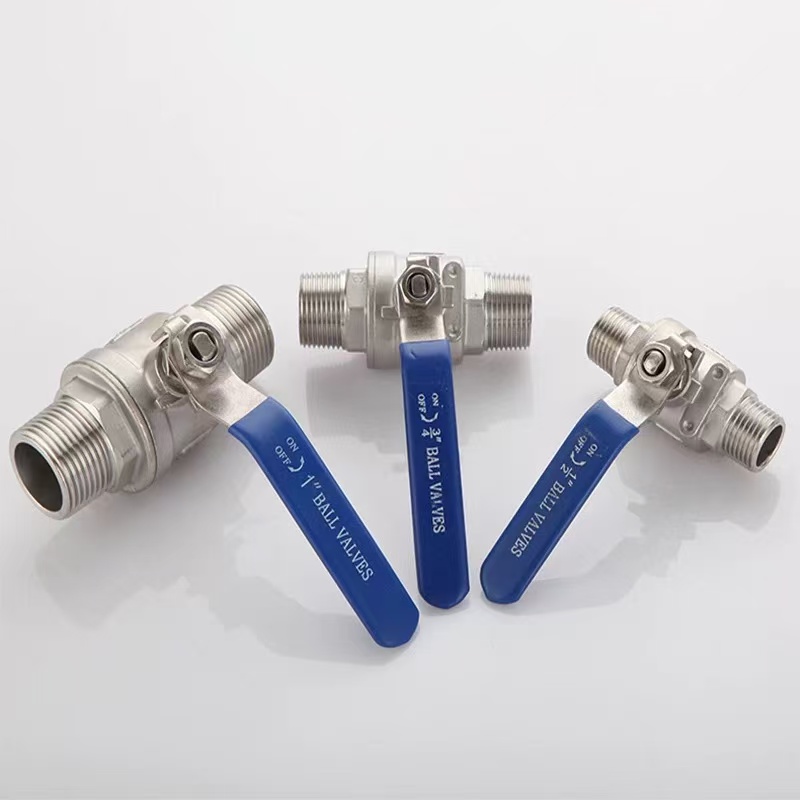

Двухкомпонентный шаровой кран с двойной наружной резьбой представляет собой шаровой кран с наружной резьбой на обоих концах, собранный из двух корпусных компонентов. Версия этого клапана Shenchi предлагает материалы корпуса из латуни, SUS304 или SUS316L, при этом внутренний металл соответствует корпусу, чтобы исключить риск коррозии на пути потока. Он использует уплотнения из EPDM и ручное управление, подходит для воды, воздуха, масла, газа и аналогичных сред. «Высококачественный двухкомпонентный шаровой кран с двойной наружной резьбой» отличается высокой точностью резьбы, низким рабочим крутящим моментом, длительным сроком службы уплотнения и прямым подключением к портам с внутренней резьбой без дополнительных переходников.

Параметры продукта

Название продукта: Двухкомпонентный шаровой клапан с двойной внешней резьбой	Технические характеристики: (1/8"-4") DN6-DN100
Номинальное давление: PN16	Материал корпуса: латунь, SUS304, SUS316L.
Стандарты: ANSI, BS, DIN, ISO, JIS.	Резьба: NPT, BSP, BSPT, DIN и т. д.
Внутренний металлический материал: латунь, SUS304, SUS316L	Средняя температура: высокая температура, низкая температура, средняя температура, нормальная температура.
Метод работы: Ручной	Уплотнение: ЭПДМ
Способ подключения: Резьбовое соединение	Области применения: вода, воздух, газ, масло, жидкости и т. д.
Происхождение: Китай	Образец: Доступные образцы

Осмотр перед установкой и характеристики резьбового соединения двухкомпонентного шарового крана Shenchi с двойной наружной резьбой

Shenchi, поставщик двухкомпонентных шаровых кранов с двойной наружной резьбой из Китая, рекомендует перед установкой проверить, что обе внешние резьбы на корпусе клапана не повреждены и полностью совпадают с внутренней трубной резьбой. Равномерно нанесите ленту из ПТФЭ средней толщины в направлении резьбы на 2–3 витка. Двухкомпонентный шаровой клапан премиум-класса Shenchi с двойной наружной резьбой имеет лыски под ключ на основании резьбы. Во время установки используйте рожковый ключ на этих лысках; никогда не поворачивайте среднюю часть корпуса клапана, чтобы избежать смещения внутреннего сердечника шара.

Ключевые моменты для позиционирования уплотнения и контроля крутящего момента в сборе корпуса клапана

Ключевые компоненты двухкомпонентного шарового крана с двойной наружной резьбой включают две половины корпуса, центральный сердечник шара, шток и уплотнения из EPDM. В конструкции Шенчи два тела соединяются центральной резьбой. Убедитесь, что уплотнительная прокладка (между половинками корпуса) расположена по центру без перекоса. Затяните вручную до контакта, затем используйте инструмент еще на 1/4 оборота. Чрезмерный крутящий момент деформирует уплотнения из EPDM и приведет к выходу из строя. Доступный по цене двухкомпонентный шаровой кран с двойной наружной резьбой никогда не должен ухудшать качество уплотнения; Правильный контроль крутящего момента напрямую влияет на срок службы клапана.

Метод регулировки уплотнения штока клапана и ограничительного механизма переключателя на месте

Двухкомпонентный шаровой кран Shenchi с двойной наружной резьбой оснащен уплотнительным кольцом из EPDM на штоке. После установки дважды вручную включите клапан, чтобы проверить наличие утечек в основании штока. При возникновении незначительной утечки осторожно затяните гайку уплотнения штока (не более чем на 1/8 оборота). Также обратите внимание на пределы остановки ручки: ручка, параллельная трубе, указывает на открытое положение; Перпендикуляр указывает на закрытость. Двухкомпонентный шаровой кран премиум-класса с двойной наружной резьбой оснащен механическими стопорами в крайних положениях. Никогда не превышайте эти упоры, иначе это может привести к повреждению внутреннего сердечника шара и уплотняющих поверхностей.

Предотвращение распространенных ошибок при установке и процедуры проверки герметичности на месте

При установке двухкомпонентного шарового крана Shenchi с двойной наружной резьбой избегайте: чрезмерной намотки резьбы герметиком, вызывающей попадание мусора в полость клапана, использования трубных ключей непосредственно на поверхности корпуса клапана или невыполнения очистки труб от мусора перед установкой. Правильная процедура: после установки выполните испытание под давлением, медленно откройте клапан, нанесите мыльную воду на все резьбовые соединения и соединения корпуса и наблюдайте за появлением пузырьков. Двухкомпонентный шаровой клапан премиум-класса с двойной наружной резьбой не должен выдерживать падение давления в течение пяти минут при испытательном давлении PN16. После испытания оставьте клапан полуоткрытым, чтобы предотвратить длительное сжатие уплотнения с одной стороны.
