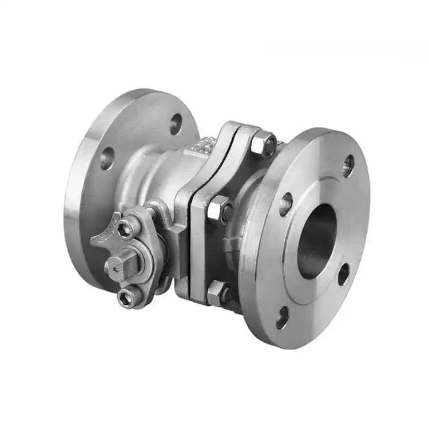

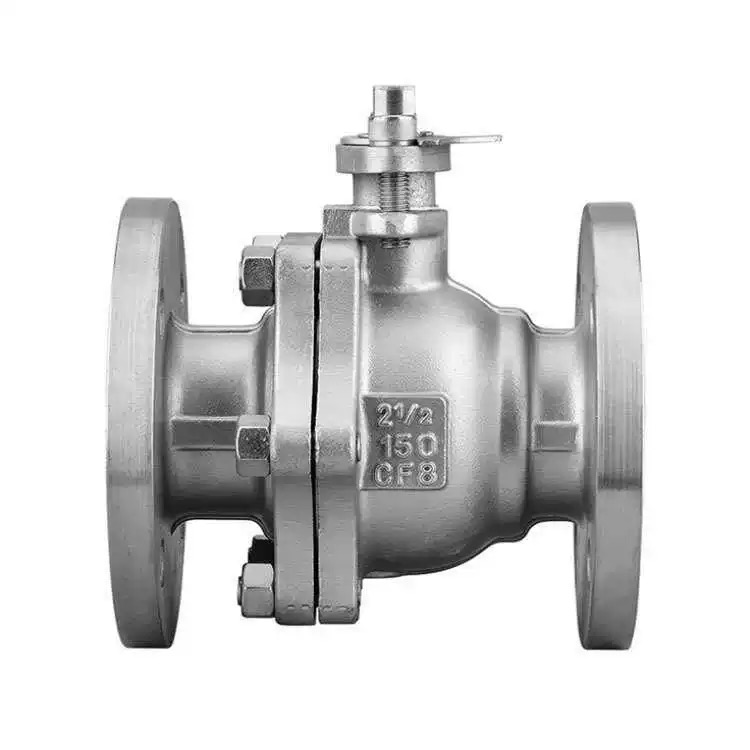

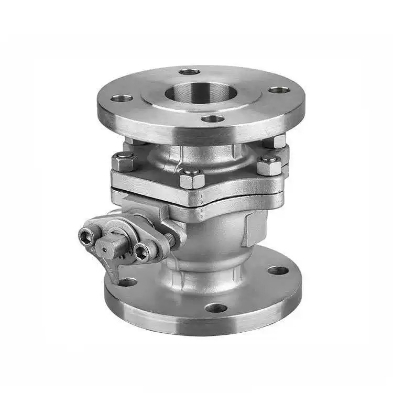

Фланцевый шаровой кран американского стандарта

Принцип работы

Поток среды контролируется поворотом шара на 90°.

В центре шара расположено сквозное отверстие такого же диаметра, что и труба. Когда ручка или привод поворачивает шар на 90° до тех пор, пока сквозное отверстие не совместится с осью трубы, среда течет свободно и беспрепятственно, клапан полностью открыт, а сопротивление потоку практически равно нулю. Когда шар поворачивается еще на 90° до тех пор, пока сквозное отверстие не станет перпендикулярно трубе, твердая сферическая поверхность полностью перекрывает проход, клапан закрывается и достигается надежное перекрытие.

Фланцевый шаровой кран американского стандарта имеет двунаправленную конструкцию уплотнения, позволяющую проникать среде в любом направлении без ограничений направления потока. Мягкие уплотнения (PTFE/PPL) обеспечивают нулевую утечку, а твердые уплотнения подходят для высоких температур и высокого давления. Шток клапана имеет противовыбросовую конструкцию, обеспечивающую безопасность и надежность при высоком давлении. Фланцевые шаровые краны Shenchi стандарта ASME производятся строго в соответствии со стандартами API 608, обеспечивая быструю работу и герметичное уплотнение, что делает их идеальными запорными клапанами для трубопроводов стандарта ASME в нефтяной, химической и газовой промышленности.

Параметры продукта

Название продукта: Американский стандартный фланцевый шаровой клапан	Технические характеристики: (1/8"-4") DN6-DN100
Номинальное давление: PN16	Материал корпуса: WCB, SUS304 (CF8), SUS316L (CF3M) Материал корпуса: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарты: ANSI, BS, DIN, ISO, JIS.	Применимая температура: -20℃ ~ +150℃ (нормальная), до +350℃ (высокая температура), до -196℃ (низкая температура).
Внутренний металлический материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средняя температура: высокая температура, низкая температура, средняя температура, нормальная температура.
Метод работы: Мануа	Уплотнения: EPDM, PPL
Способ подключения: фланцевое соединение.	Применение: вода, воздух, газ, масло, жидкости и т. д.
Происхождение: КитайПроисхождение: КитайПроисхождение: КитайПроисхождение: Китай	Образец: Доступные образцы

Основная структура и особенности дизайна

Высококачественные фланцевые шаровые краны американского стандарта Shenchi имеют основную конструкцию, состоящую из корпуса клапана, шара, штока и уплотнений седла. Шар может иметь конструкцию с плавающим шаром (DN50 и ниже) или конструкцию с фиксированным шаром (DN50 и выше). Сквозное отверстие шара соответствует внутреннему диаметру трубы, что приводит к почти нулевому сопротивлению потоку в полностью открытом состоянии. Противовыбросовая конструкция штока предотвращает вылет штока под высоким давлением. Антистатическое устройство обеспечивает проводимость между шаром и штоком, предотвращая накопление статического электричества. Для фланцевых шаровых кранов ASME с доступными ценами компания Shenchi предоставляет подробные таблицы технических параметров, которые облегчают точный выбор модели и расчет бюджета для клиентов.
