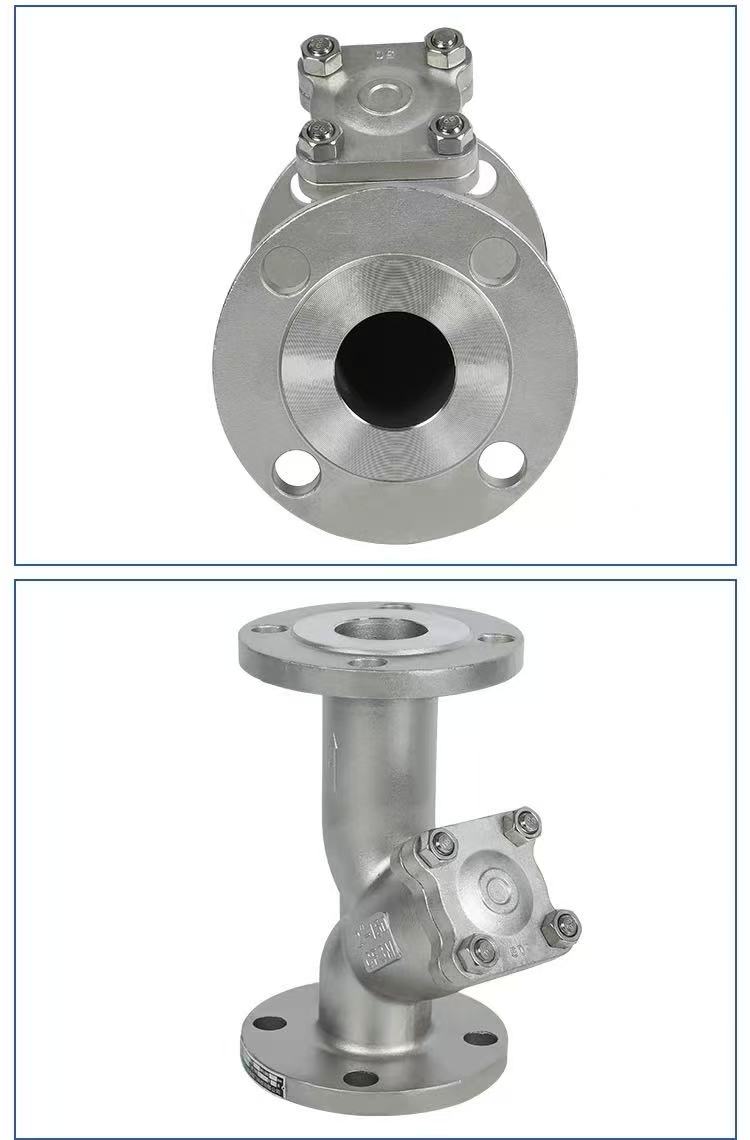

Американский стандартный фланцевый фильтр Y-типа

Принцип работы

Интегрированный Y-образный фильтр с фланцем американского стандарта на заводе Shenchi работает по принципу перехвата фильтрующей сетки. Среда поступает в корпус с входного конца и проходит через фильтрующую сетку внутри Y-образной конструкции. Твердые примеси блокируются внутри сетчатого фильтра, в то время как чистая среда проходит через выпускной конец и выходит из него. Общая площадь сетчатого фильтра в 3-4 раза превышает площадь поперечного сечения трубы, что обеспечивает низкое сопротивление и быстрый поток. Для слива открутите нижнюю пробку или снимите крышку фланца, выньте сетку фильтра, очистите ее, а затем установите на место. Основной корпус изготовлен из материалов WCB, SUS304 (CF8) или SUS316L (CF3M) с использованием комплексного процесса литья, что обеспечивает бесшовный корпус и надежную устойчивость к давлению. Продукция Shenchi подходит для фильтрации примесей в трубопроводах, используемых в нефтяной, химической и водоочистной промышленности.

Параметры продукта

Название продукта: Американский стандартный фланцевый фильтр Y-типа	Технические характеристики: (1/8"-4") DN6-DN100Технические характеристики: (1/8"-4") DN6-DN100
Номинальное давление: PN16	Материал корпуса: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарты: ANSI, BS, DIN, ISO, JIS.	Применимая температура: -20℃ ~ +150℃ (нормальный), до +350℃ (высокотемпературный тип), до -196℃ (низкотемпературный тип)
Внутренний металлический материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средняя температура: высокая температура, низкая температура, средняя температура, нормальная температура.
Метод работы: Ручной	Уплотнения: EPDM, PPL
Метод соединения: фланцевое соединение	Применение: вода, воздух, газ, масло, жидкости и т. д.
Происхождение: Китай	Образец: Доступные образцы

Основные моменты при установке

Подтверждение направления, выравнивание и затяжка фланцев, а также поддержка и защита трубопровода.

При установке американских стандартных фланцевых Y-образных фильтров Shenchi обратите внимание на три ключевых момента: Во-первых, подтвердите направление потока. Стрелка на корпусе клапана должна быть совмещена с направлением потока среды, а сетка фильтра должна быть установлена ​​вниз, чтобы облегчить осаждение примесей. Во-вторых, убедитесь, что фланцы выровнены и затянуты. Поверхности фланцев должны быть параллельны и концентричны, прокладка - по центру, а болты затягиваться поэтапно по диагонали, чтобы избежать деформации корпуса. В-третьих, обеспечьте поддержку конвейера и защиту предварительного фильтра. Фильтр не должен выдерживать вес трубопровода; Перед монтажом трубопровод необходимо продуть для удаления крупных частиц. Shenchi предоставляет подробные инструкции по установке, поддерживает настройку ODM/OEM, а размер ячейки фильтра можно регулировать по мере необходимости, чтобы обеспечить долгосрочную стабильную работу фильтра.

Эффективно фильтруемые вещества

Стандартные фланцевые фильтры Y-типа Shenchi ASME в первую очередь фильтруют твердые взвешенные вещества в трубопроводной среде. Сюда входят: сварочный шлак, железные опилки и остатки ржавчины от сварки трубопроводов; песок, почва, волокна конопли и остатки герметика, оставшиеся после строительства; твердые частицы, кристаллы и осадки, переносимые самой средой; ржавчина и фрагменты окалины от стареющей и отслаивающейся внутренней стенки трубопровода; металлическая стружка и другие примеси в смазочном масле. Точность фильтрации выбирается от 50 до 300 меш, в зависимости от требуемой чистоты среды. Сделанные в Китае фильтры Y-типа с фланцем стандарта ASME изготовлены из материалов WCB, SUS304 и SUS316L, обеспечивающих коррозионную стойкость и адаптируемость к различным средам.

Вещества, не подходящие для фильтрации

Фильтры Shenchi ASME B с фланцем Y-типа не подходят для фильтрации следующих веществ: химикатов, растворенных в среде (например, солей в рассоле, кислот и щелочей в растворах); водонефтяные эмульсии; вязкие пасты или коллоиды; волокнистые мягкие примеси (которые могут проникать в сетку фильтра или обволакивать ее); и газообразные примеси в газообразных средах. Для этих сред необходимо выбирать другие типы фильтров. При продаже фильтров Y-типа с фланцем ASME B компания Shenchi согласовывает характеристики фильтрующего материала с клиентом, чтобы избежать неправильного выбора. Фланцевые фильтры Y-типа ASME B с прайс-листами включают подробные рекомендации по выбору.
