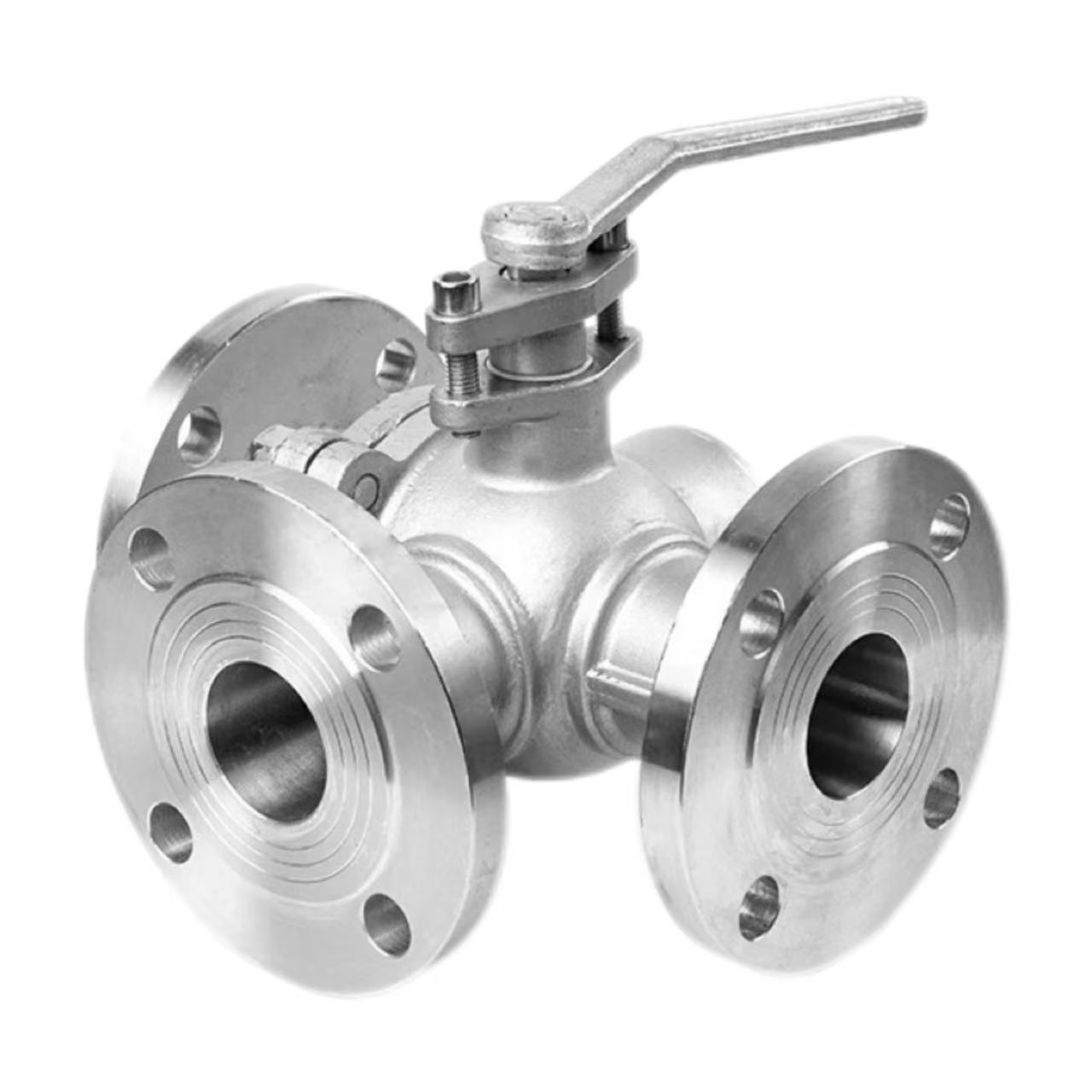

Трехходовой фланцевый шаровой кран

Принцип работы

Принцип работы коррозионностойкого трехходового фланцевого шарового крана завода Shenchi основан на L-образных или Т-образных каналах, врезанных в шар. Шарик размещен в центре корпуса клапана и вращается с помощью ручки. Когда шар вращается, каналы совмещаются с различными отверстиями клапана или смещены от них, обеспечивая переключение, объединение или разделение направления потока среды.

Г-образный шар:

 Поворот на 90° позволяет среде переключаться с входа на любой выход, что подходит для реверсивных сценариев с одним входом и двумя выходами или с двумя входами и одним выходом, например, с поочередной подачей жидкости в два реактора.

Т-образный шар:

Поворот на 180° позволяет одновременно подключить все три порта или соединить между собой любые два порта, что подходит для смешивания двух сред с последующим выводом (объединением) или разделением одного носителя на два выхода (разделение), например, в системах смешивания горячей и холодной воды для кондиционирования воздуха.

Параметры продукта:

Название продукта: Трехходовой фланцевый шаровой кран	Технические характеристики: (1/8"-4") DN6-DN100
Номинальное давление: PN16	Материал корпуса: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарты: ANSI, BS, DIN, ISO, JIS.	Применимая температура: -20℃ ~ +150℃ (стандарт), до +350℃ (высокая температура), до -196℃ (низкая температура).
Внутренний металлический материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средняя температура: высокая температура, низкая температура, средняя температура, нормальная температура.
Метод работы: Ручной	Уплотнения: EPDM, PPL
Способ подключения: фланцевое соединение.	Применение: вода, воздух, газ, масло, жидкости и т. д.
Происхождение: Китай	Образец: Доступные образцы

Преимущества фланцевого соединения:

В трехходовых фланцевых шаровых кранах Shenchi используются фланцевые соединения. По сравнению с резьбовыми соединениями фланцевые соединения обладают более высокой устойчивостью к давлению; номинал PN16 может стабильно выдерживать давление 1,6 МПа. Разборка удобна, что облегчает регулярный осмотр и техническое обслуживание трубопровода. Обеспечивается надежная герметизация; фланцевая прокладка и болты работают вместе, чтобы исключить риск утечки. Подходит для трубопроводов большого диаметра; для диаметров выше DN50, где резьбовые соединения затруднены, стандартным выбором являются фланцы. Shenchi, китайский производитель трехходовых фланцевых шаровых кранов, предлагает фланцы, соответствующие стандартам ANSI, BS, DIN и JIS, отвечающие потребностям клиентов по всему миру.

Ключевой момент установки 1: Выравнивание фланцев

Выравнивание фланцев При установке трехходового фланцевого шарового крана Shenchi поверхности фланцев должны быть выровнены. Два фланца должны быть параллельны и концентричны, с отклонением, не превышающим допустимый диапазон фланцевой прокладки. Принудительное выравнивание болтов приведет к деформации корпуса клапана, что повлияет на вращение шара и эффективность уплотнения. После выравнивания прокладка должна располагаться по центру и не должна быть смещена. Недорогой трехходовой фланцевый шаровой кран не означает низкого качества; Продукция Shenchi отличается высокой точностью и простотой установки. Коррозионностойкие трехходовые фланцевые шаровые краны имеют обработку поверхности фланцев, соответствующую стандартам, что обеспечивает более надежное уплотнение.

Пункт второй установки: затяжка болтов

Фланцевые болты необходимо затягивать поэтапно по диагонали. Применяйте крутящий момент постепенно, в 2–3 этапа, соблюдая диагональную последовательность 180°. Не затягивайте одну сторону сразу, иначе неравномерное давление на прокладку приведет к образованию каналов утечки. Момент затяжки болтов должен соответствовать стандартным значениям; чрезмерная затяжка приведет к повреждению фланца или болтов, а недостаточная затяжка приведет к недостаточной герметизации. Завод 3-ходовых фланцевых шаровых кранов Shenchi предоставляет установщикам рекомендуемую таблицу крутящих моментов. Эти точки установки имеют решающее значение для обеспечения долгосрочной работы клапана без утечек; Пожалуйста, строго следуйте спецификациям.

Пункт установки 3: Опора трубопровода и очистка

Перед монтажом внутреннюю часть трубопровода необходимо очистить от сварочного шлака, железных опилок, песка и других загрязнений. Посторонние предметы, попадающие в полость клапана, могут поцарапать шар или уплотнения, что приведет к утечкам. Трубопровод должен иметь независимую поддержку; клапан не должен выдерживать вес трубопровода. Шаровые краны с тройником большого диаметра тяжелые; проседание трубопровода может привести к смещению фланца от центра и повреждению уплотнения. Коррозионностойкие шаровые краны с тройным фланцем изготавливаются из материалов WCB, SUS304 или SUS316L с сердечником клапана из меди или нержавеющей стали. После выполнения пунктов установки ручка должна вращаться свободно, без заеданий; После этого клапан готов к использованию.
