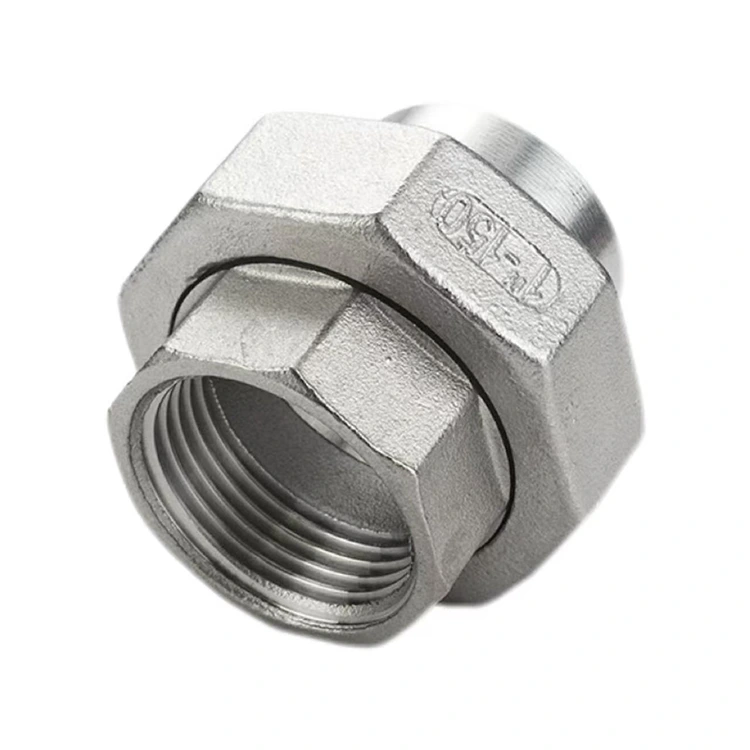

Внутренняя резьба x соединение для стыковой сварки

Как профессиональный производитель трубопроводной арматуры в Китае, Shenchi представляет муфту с внутренней резьбой x стыковую сварку — композитный соединитель трубопровода, который плавно объединяет конец с внутренней резьбой и конец, приваренный встык, в одном блоке.

Основная функция муфты с внутренней резьбой и стыковой сваркой, являющейся высокопроизводительным фитингом, заключается в обеспечении бесшовного соединения между системами резьбовых соединений и системами сварных трубопроводов. Конец с внутренней резьбой прецизионно обработан с использованием передовой технологии ЧПУ, что обеспечивает точные профили резьбы и надежное уплотнение; он позволяет напрямую подключаться к устройствам с внешней резьбой, таким как клапаны, краны и контрольно-измерительные приборы.

Конец, приваренный встык, имеет предварительно обработанную фаску (фаску), предназначенную для приваривания непосредственно к трубопроводу посредством TIG (аргонно-дуговой) сварки, создавая постоянное герметичное уплотнение. Этот штуцер, изготовленный из высококачественной нержавеющей стали или латуни, рассчитан на рабочее давление более 1,6 МПа и работает в диапазоне температур от -20°C до 120°C. Широко применяется в новых строительных проектах для соединения сварных магистральных трубопроводов с резьбовыми отводами, а также в проектах реконструкции для сопряжения сварных систем с резьбовым оборудованием. Благодаря своим высокопроизводительным возможностям он предлагает простое, но надежное решение сложных задач по подключению трубопроводов.

Технические характеристики продукта

Основная структура и особенности дизайна

1. Интегрированная композитная структура

Соединение Shenchi с внутренней резьбой и стыковой сваркой представляет собой инновационную интегрированную конструкцию композитной конструкции, точно сочетающую конец с внутренней резьбой и конец, приваренный встык, в одном корпусе. Это устраняет сложность, связанную с использованием нескольких переходных фитингов, и значительно снижает потенциальные точки утечек. Изделие формируется посредством одностадийного процесса ковки, в результате чего получается плотная структура материала и высокая механическая прочность.

2. Прецизионная внутренняя резьба

Конец с внутренней резьбой обрабатывается на высокоточном оборудовании с ЧПУ; профиль резьбы стандартизирован, а зацепление плотное, что полностью соответствует международным стандартам для соединений с внутренней резьбой и стыковой сваркой. Спецификации резьбы охватывают стандарты BSPP, BSPT, NPT и метрические стандарты, обеспечивая идеальную совместимость с широким спектром трубопроводных фитингов и оборудования с наружной резьбой, как отечественного, так и зарубежного производства.

3. Оптимизированная конструкция приварных концов.

Конец под сварку встык имеет предварительно обработанную стандартную фаску, что исключает необходимость вторичной подготовки на месте во время установки. При соединении с трубопроводом посредством сварки TIG сварное соединение достигает прочности, эквивалентной прочности основного материала, создавая прочную целостную систему трубопровода. Толщина стенки трубы была оптимизирована для обеспечения целостности сварки и простоты обращения.

4. Промежуточная структура профсоюза

Изделие имеет съемную промежуточную соединительную конструкцию с прецизионным резьбовым соединением и высококачественной уплотнительной прокладкой. Такая конструкция обеспечивает гибкость при установке и облегчает дальнейшее обслуживание. Для проверки или ремонта трубопровод можно отсоединить, просто ослабив промежуточный штуцер, что позволяет избежать необходимости резки или повторной сварки соединений труб. II. Конфигурация ключевых компонентов

Соединение внутренней резьбы Shenchi x стыковое сварное соединение состоит из следующих ключевых компонентов:

Корпус: Изготовлен из высококачественной нержавеющей стали 304 или латуни, откован с точностью из одной детали.

Накидная гайка: изготовлена ​​из высокопрочного материала с антикоррозионной обработкой поверхности; Предназначен для предотвращения срыва резьбы даже после многократной сборки и разборки.

Уплотнительная прокладка: состоит из специальной резины, устойчивой к высоким температурам и старению; встроен в углубленную канавку для обеспечения автоматического уплотнения.

Конец с внутренней резьбой: прецизионно обработан с использованием технологии ЧПУ, на выбор доступны различные стандарты резьбы.

Рекомендации по установке

1. Установка приварного конца

Очистите сварной конец и фаску трубы. Поддерживайте отклонение концентричности менее 0,5 мм. Выполните сварку корневого прохода с использованием TIG (GTAW), чтобы обеспечить полный провар в корне шва; после завершения прохода осмотреть сварной шов на наличие пористости и шлаковых включений.

2. Установка конца с внутренней резьбой

Убедитесь, что поверхность трубного фитинга с наружной резьбой чистая. Вручную вкрутите штуцер с наружной резьбой в конец штуцера с внутренней резьбой. Используйте гаечный ключ, чтобы затянуть его с указанным стандартным моментом; внутренняя уплотнительная прокладка автоматически сжимается, образуя герметичное уплотнение.

3. Меры предосторожности

Во время установки не допускайте передачи тепла, выделяемого при сварке, в область уплотнительной прокладки. Прежде чем выполнять какие-либо операции по сборке или разборке накидной гайки, дождитесь полного остывания сварного соединения.

Рекомендации по техническому обслуживанию

Регулярный осмотр: Каждые шесть месяцев проверяйте соединительное соединение на предмет каких-либо признаков утечек или ослабленной резьбы.

Замена прокладки: Если уплотнительная прокладка имеет признаки старения или износа, просто ослабьте накидную гайку, чтобы ее можно было легко заменить.

Уход за резьбой: После длительной эксплуатации нанесите на резьбу небольшое количество антикоррозийной смазки.

Проверка сварного конца: проверьте сварной шов на наличие коррозии или трещин; при обнаружении проблем немедленно выполните ремонтную сварку.

Обслуживание системы: если оборудование требует разборки для технического обслуживания, просто ослабьте центральную соединительную гайку — нет необходимости резать трубопровод.

Почему стоит выбрать Шенчи?

1. Строгий контроль качества

Комплексный контроль качества осуществляется на протяжении всего процесса, от поиска сырья до окончательной проверки. Каждое готовое изделие перед отправкой с завода проходит 100% проверку размеров и проверку на герметичность.

2. Услуги по настройке OEM/ODM

Мы предлагаем индивидуальные услуги по нарезке резьбы, упаковке и маркировке продукции. Мы обеспечиваем возможность быстрого реагирования на нестандартные спецификации и особые требования к материалам.

3. Высококонкурентные заводские цены.

Являясь поставщиком напрямую с завода, мы предлагаем скидки и многоуровневые стимулы в зависимости от объема.

4. Долгосрочное взаимовыгодное партнерство

Мы активно стремимся установить долгосрочные отношения сотрудничества с оптовиками, инжиниринговыми фирмами и подрядчиками по трубопроводам. V. Рекомендации по сопутствующим продуктам

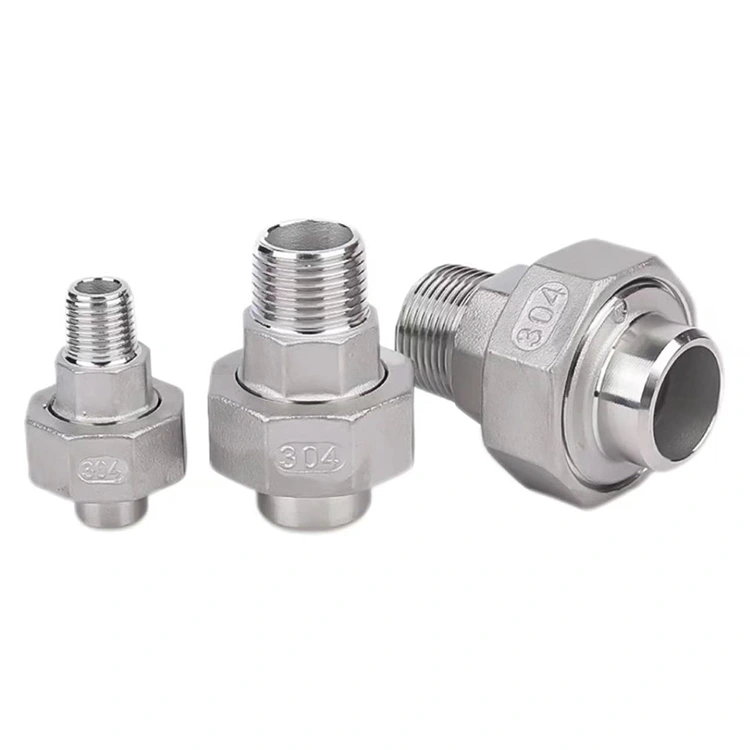

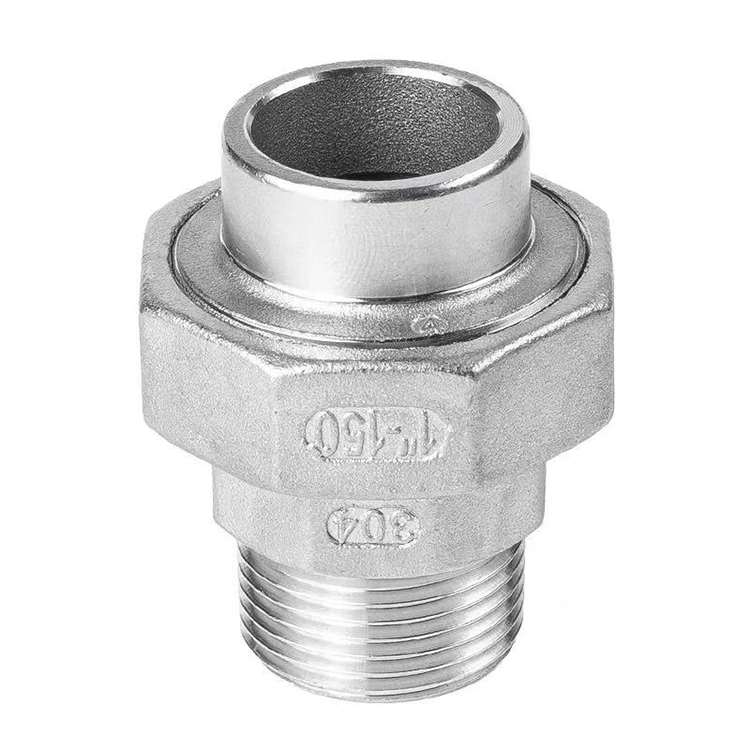

Наша компания также производит дополняющую продукцию этой же серии: штуцер с наружной резьбой на одном конце и приварным соединением на другом. На одном конце используется внешняя резьба для соединения с фитингами с внутренней резьбой, а на другом — конфигурация со стыковой сваркой. Эти два продукта идеально дополняют друг друга, комплексно удовлетворяя требования к соединениям как в резьбовых, так и в сварных системах трубопроводов. Мы приглашаем как новых, так и существующих клиентов задать вопросы и разместить заказы.

Заключение

Выбор соединения внутренней резьбы Zhejiang Shenchi x стыкового сварного шва, изготовленного в Китае, означает выбор инновационного дизайна, надежной работы и удобного обслуживания. Мы надеемся на сотрудничество с оптовиками по всему миру, чтобы вместе строить светлое будущее.
