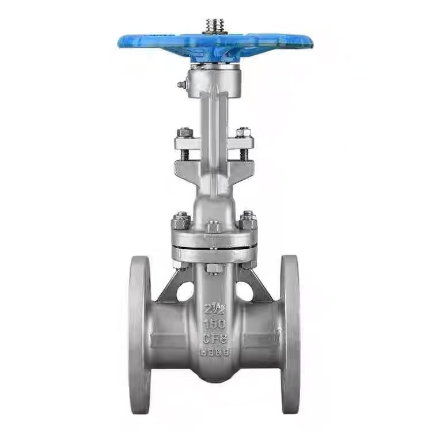

Фланцевая задвижка американского стандарта с выдвижным штоком

Принцип работы фланцевой задвижки с выдвижным штоком ASME

Когда оператор поворачивает маховик, маховик приводит во вращение шток клапана. Трапециевидная резьба на верхнем конце стержня клапана входит в зацепление с гайкой стержня клапана, преобразуя вращательное движение в осевое линейное движение. Поскольку шток клапана и затвор соединены, шток клапана заставит затвор подниматься или опускаться вместе.

Чтобы открыть клапан, поверните маховик против часовой стрелки. Шток клапана заставляет затвор двигаться вверх по линейному движению, в результате чего затвор отделяется от седла клапана. Когда затвор поднимается на высоту, равную удвоенному номинальному диаметру клапана, проход жидкости полностью свободен, и клапан находится в полностью открытом положении. Во время работы маховик обычно поворачивают в положение, в котором его нельзя поворачивать дальше, а затем поворачивают назад на пол-оборота или на один оборот, чтобы достичь полностью открытого положения, предотвращая блокировку штока клапана из-за изменений температуры.

Чтобы закрыть клапан, поверните маховик по часовой стрелке. Шток клапана заставляет шибер двигаться вниз по линейному движению, в результате чего шибер прижимается к седлу клапана. Крутящий момент, прикладываемый маховиком, создает усилие принудительного уплотнения, а давление среды в трубопроводе также прижимает затвор к другому седлу клапана, создавая эффект самоуплотнения. Такое двойное действие гарантирует отсутствие утечек в закрытом состоянии.

Основная характеристика задвижки с выдвижным штоком заключается в том, что шток клапана поднимается и опускается синхронно с задвижкой. Операторы могут визуально определить открытое/закрытое состояние клапана, наблюдая за длиной штока клапана, выходящего за пределы крышки клапана: чем длиннее шток, тем шире открыт клапан; когда шток полностью втянут, клапан закрыт.

Особенно важно отметить, что задвижки с выдвижным фланцем ASME (американский стандарт) могут использоваться только в полностью открытом или полностью закрытом положениях и не могут использоваться в качестве регулирующих клапанов. Если оставить клапан в частично открытом положении на длительное время, высокоскоростная среда разрушит уплотнительные поверхности, вызывая износ шибера и седла, что в конечном итоге приведет к утечке клапана. Более того, среда может поступать с любой стороны задвижки в любом направлении, что устраняет необходимость учитывать направление потока во время установки и упрощает планировку площадки.

Параметры продукта

Устойчивость к высоким температурам и высокому давлению

Фланцевые задвижки Shenchi ASME со стандартным выдвижным штоком имеют два основных преимущества в производительности: устойчивость к высоким температурам и устойчивость к высокому давлению. Материал WCB выдерживает температуру до 425 ℃, а нержавеющая сталь подходит для более широкого диапазона температур. Класс давления 150, рабочее давление достигает 1,9 МПа при комнатной температуре, что превышает стандарт PN16. Уплотнения доступны из термостойкого PPL или водостойкого EPDM. Сделано в Китае, Shenchi осуществляет комплексный контроль качества от сырья до готовой продукции, обеспечивая долгосрочную стабильную работу в условиях высоких температур и высокого давления.

Надежная работа при высоком давлении, превосходящая стандарты класса 150.

Задвижка Shenchi с выдвижным фланцем стандарта ASME B16.10 отличается надежной устойчивостью к высокому давлению. Фланцевое соединение соответствует стандартам ASME B16.10, с равномерно затянутыми болтами и равномерным распределением давления на прокладках. Класс 150 обеспечивает рабочее давление 1,9 МПа при комнатной температуре с достаточным запасом по измеренному давлению. Толщина стенок корпуса клапана разработана в соответствии со стандартами ASME, что превышает национальные стандарты по повышению безопасности. Shenchi предлагает задвижки с выдвижным фланцем стандарта ASME со скидкой; оптовые закупки имеют право на скидки и обеспечивают долгосрочную стабильную работу в условиях высокого давления.

Прямые закупки на заводе и поддержка OEM-индивидуализации

Shenchi, как поставщик задвижек с выдвижным фланцем ASME (американский стандарт), предлагает услуги по изготовлению образцов. Мы предлагаем задвижки с выдвижным фланцем ASME со скидкой по прозрачным заводским ценам, исключая наценки посредников. Мы поддерживаем настройку ODM и OEM; материалы, диаметры, стандарты фланцев и методы работы могут быть адаптированы к вашим потребностям. Наши задвижки с выдвижным фланцем по стандарту ASME просты в обслуживании, имеют простую конструкцию и низкие затраты на техническое обслуживание. Задвижки с выдвижным фланцем Shenchi ASME, изготовленные в Китае, отличаются надежным качеством и стабильными сроками поставки. Клиенты со всего мира могут связаться с Shenchi для получения подробных технических параметров и последних льготных предложений.
